後施工アンカー貫通タイプ(特許出願中)

抜けないアンカー(あと施工アンカー貫通タイプ)

トンボアンカー

使用手順 使用例 カタログ
試験成績書

特徴

”抜けない”貫通タイプの「後施工アンカー」
・ALC外壁やアスロック外壁などの改修工事・リニューアル工事などの足場仮設の際、従来の”抜けやすい”「壁つなぎ」接続金具の不安を解消します。

使用例

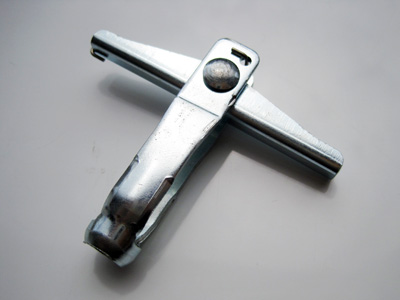

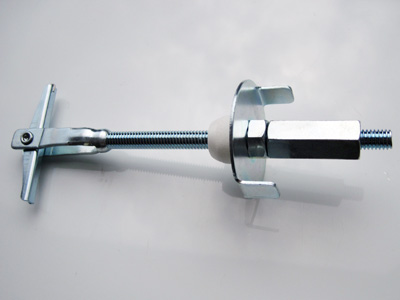

外壁に18ミリドリルで穴をあけ、「トンボアンカー」を差し込み通します。穴を抜けると「バネ」の力でトンボの羽が開いて引っかかり抜けなくなります。ボルトを引っ張りながら、「防水パッキン」を押し込み、「壁押さえ」を締め込み「異径ナット」で、現在お手持ちの「壁つなぎ」に接続してご使用いただけます。


製品情報

0001 トンボアンカー \350

※価格表示はすべて税込価格になっております。
※製品の改良の為に、製品の仕様・寸法など予告なしに変更することがあります。予めご了承下さい。

注意事項

※バネの力で羽が開きます。18mmドリルで、穴を開けます。(トンボ胴径16mm)
※外壁と内壁の間に10cmほどの空間があります。
※トンボの羽の長さが70mmなので空間が70mm以下の場合には、ご利用頂けません。


オプションパーツ

ボルト

0007 ボルト(W3/8×70mm~)

0007(70mm)~0018(180m)
(最大200mm)まで御用意してあります。
壁の厚さでお選び下さい。

\35~

異径ナット

0020 異径ナット
(W3/8+1/2)×17×40mm

\150

壁押さえ(大)(薄壁材用)

0080 防水パッキン

「トンボアンカー」設置時の防水効果と、
穴埋め補修時の「バックアップ材」として兼用

\25


壁押さえ(大)(厚壁材用)

0030 壁押さえ(大)(厚壁材用)

サイズ:直径87mm
壁材の厚み(40mm以上)

\300

壁押さえ(大)(薄壁材用)

0031 壁押さえ(大)(薄壁材用)

サイズ:直径87mm
壁材の厚み(8mm以上)

\390

壁押さえ(大)(薄壁材用)

0032 壁押さえ(大)(薄壁材用)

サイズ:直径87mm
壁材の厚み(35mm以上)

\390


壁押さえ(小)(厚壁材用)

0040 壁押さえ(小)(厚壁材用)

サイズ:直径55mm
壁材の厚み(40mm以上)

\300

壁押さえ(小)(薄壁材用)

0041 壁押さえ(小)(薄壁材用)

サイズ:直径55mm
壁材の厚み(8mm以上)

\390

壁押さえ(小)(薄壁材用)

0042 壁押さえ(小)(薄壁材用)

サイズ:直径55mm
壁材の厚み(35mm以上)

\390


ゴムパッキン(大)

0090 カバーゴム(大)

直径87mm

\150

ゴムパッキン(小)

0091 カバーゴム(小)

直径55mm

\150
