トンボアンカー 使用手順【ALC壁】
1

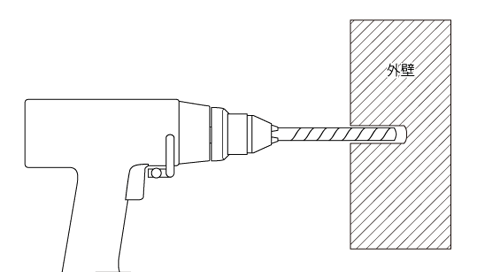

ドリル径18mmドリルで穴を開ける。
（トンボアンカー胴径16mm）

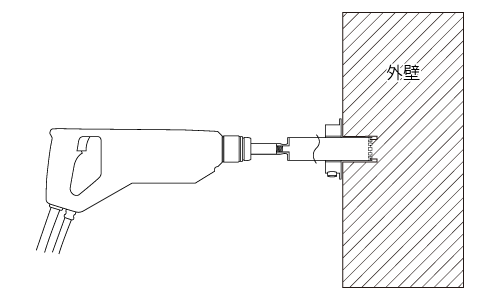

※コアドリルの使用をお勧め致します。
2

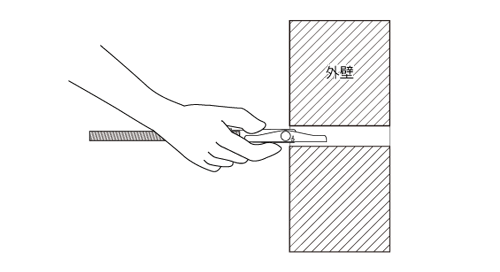

トンボアンカーにボルト・壁押さえをセットする。
羽根部分を押さえ、トンボ胴体を一直線にする。
3

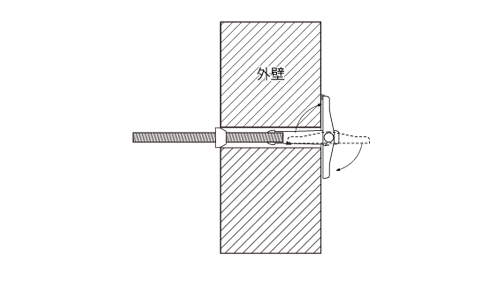

トンボアンカーを穴に通す。
穴を抜けると、バネで羽根が開きひっかかる。
（※外壁と内壁の間に10cmほどの空間があります。）
（注意）トンボの羽の長さが70mmなので
空間が70mm以下の場合はご使用いただけません。
4

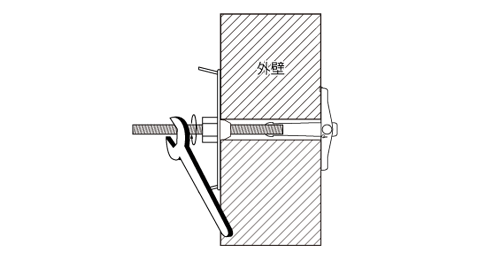

その後、片手で「ボルト」を引っ張りながら固定し、「壁押さえ」を締めてください。
「ボルト」を左へ回すと、「トンボアンカー」が外れてしまうのでご注意ください。
「ボルト」を右へ回すと、3センチほど中に入り、ボルトの出を調整できます。

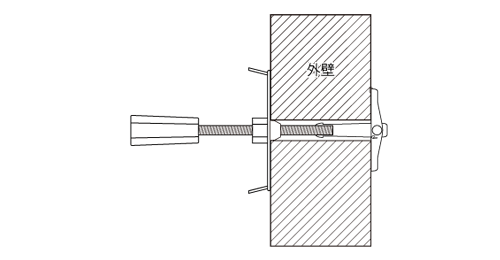

軽くラチェットで締めます。
5

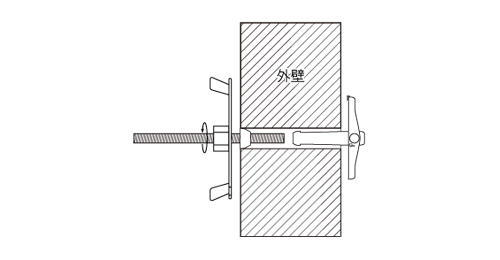

「異径ナット」をボルトに繋げる
6
「異径ナット」で「壁つなぎ」へ接続する。
7
足場解体
壁押さえをゆるめ、ボルトを引っ張りながら左へまわし、
トンボアンカーを外す。（トンボは中に残ります。）
8
穴埋め、補修する。
